零序電流互感器接線圖

 　　從圖中可以看出利用零序電流互感器進行單相接地保護的結構和保護接線。在系統正常運行及三相對稱短路時，因在零序電流互感器二次側由三相電流產生的三相磁通矢量和為零，即在零序電流互感器二次回路中不會感應出零序電流，繼電器不動作。當發生單相接地故障時，就有接地電容電流通過，此電流在二次側感應出零序電流，使繼電器動作并發出信號。

　　這種單相接地保護裝置能夠較靈敏地監察小接地電流系統的對地絕緣，而且從各條線路的接地信號可以準確判斷發生單相接地故障的線路，因此它適用于間壓出線較多的大中型工廠供電系統。

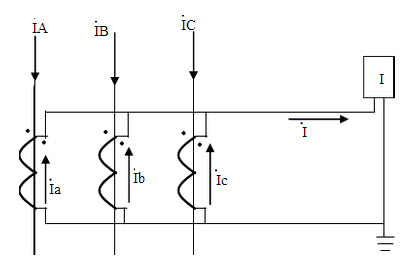

零序電流互感器電流接線圖

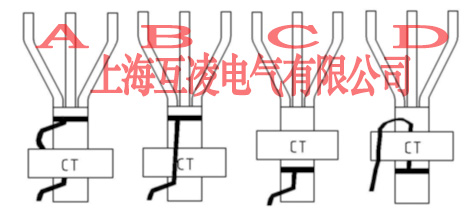

零序電流互感器及電纜接地線安裝正確方式

上圖可以4種情況是常見的接線方式，其中A、C是正確的。在零序電流互感器電纜接地的時候要特別注意下避免出現BD這兩種現象

　　　　零序電流互感器在安裝存在的問題

出自（零序電流互感器安裝注意事項 魏鴻建1 (1、北京京電電氣工程總公司，北京 100028)

　　(1)零序電流互感器應裝在開關柜底板上面，應有可靠的支架固定。但有些廠家或施工單位將零序電流互感器安裝在開關柜底板下面的支架上，更有甚者將零序電流互感器捆綁在電纜上，這違背了開關柜全封閉原則，既不安全，也不防塵，更不防小動物，留下很多隱患。

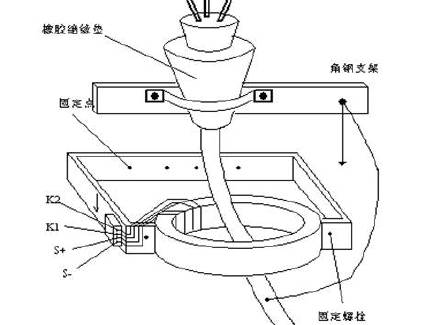

　　(2)電纜終端頭穿過外附零序電流互感器后，電纜金屬屏蔽接地線與外附零序電流互感器的相對位置不正確。根據《北京地區電氣工程安裝規程》規定：三芯電力電纜終端處的金屬護層必須接地良好；塑料電纜每相銅屏蔽和鋼鎧應錫焊接地線(油浸紙絕緣電纜鉛包和鎧裝應焊接地線)，電纜通過零序電流互感器時，電纜金屬護層和接地線應對地絕緣，電纜接地點(電纜接地線與電纜金屬屏蔽的焊點)在互感器以下時，接地線應直接接地(見圖1)；

　　圖1

零序電流互感器安裝注意事項（電纜接地線安裝方法）

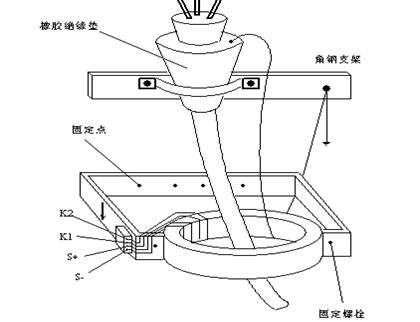

　　接地點在互感器以上時，接地線應穿過互感器接地(見圖2)，接地線必須接在開關柜內專用接地銅排上，接地線須采用銅絞線或鍍錫銅編織線，接地線的截面必須符合規程要求。在檢查中發現有些電纜接地線該穿零序電流互感器時未穿，一些不該穿零序電流互感器的反倒穿了，造成事故接地零序保護不能正確動作。

　零序電流互感器安裝注意事項（電纜接地線安裝方法）

　　圖2

　　(3)由于電纜終端頭做得比較大，造成電流互感器磁路不閉合。目前常用的10kV電力電纜為三芯交聯聚乙稀電纜，截面多為240mm2、300mm2，電纜外徑較粗再加上三芯手套附加的熱溶密封膠就更粗，零序電流互感器套不上去，施工中就拆開零序電流互感器接口，電纜套過來了，接口卻忘記恢復；有的恢復了，但接口恢復不嚴；更有的終端頭三芯分開處比零序電流互感器內徑粗又正好卡在零序電流互感器中間使零序電流互感器接口無法恢復閉合，造成零序電流互感器磁路不閉合，無法正常工作。

　　(4)零序電流互感器二次連片在電纜施工中被打開，工作完結后未及時恢復，造成電流互感器二次線圈開路。

　　(5)電纜金屬護層接地線的接地端未焊接接線端子，也未接在開關柜內設置的接地銅排上，而是隨便搭接在開關柜體螺栓上。

　　2、正確施工方法

　　10kV線路零序保護裝置采用外附零序電流互感器，在設計施工中應注意：

　　(1)應保證選用零序電流互感器內徑大于電纜終端頭外徑；

　　(2)施工中盡量不要拆動零序電流互感器，如必須拆動，工作完結必須恢復原狀；

　　(3)接地線須采用銅絞線或鍍錫銅編織線，接地線的截面不應小于25mm2，接地端部要焊接接線端子，并正確處理接地線與零序電流互感器的相對位置，接地線必須安裝在接地銅排上；

　　(4)通電前要對零序保護系統進行整定，確保保護工作正常。

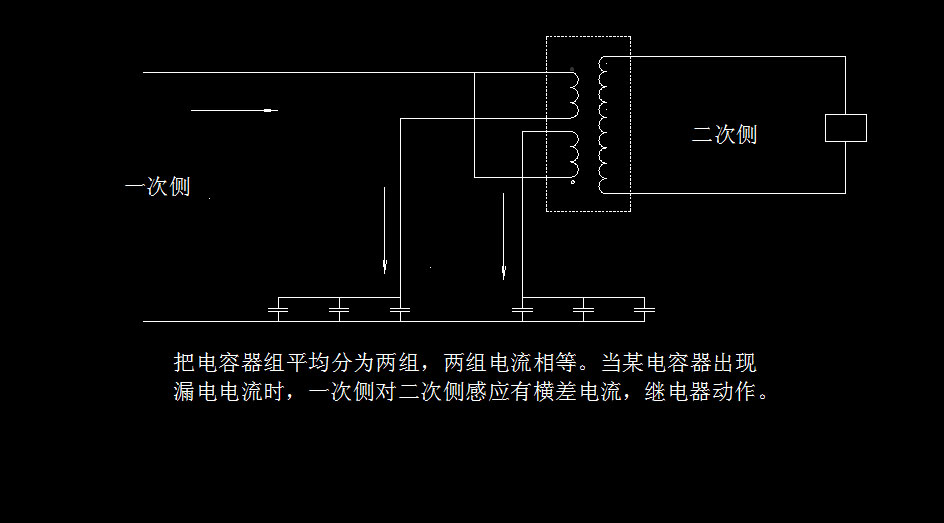

其原理就是互感器的一次繞組不止一個。在正常情況下，互感器一次的電流向量和等于零。就是2F所說的那樣，3F是請你有一個感性認識。現在可能有現成的產品，我不知道。一次側6個接頭，二次側2個。或是一次側3個頭，進一個，在里邊分兩個繞組，方向相反。出2個頭。它用在單相電路里，檢測漏電電流用。
