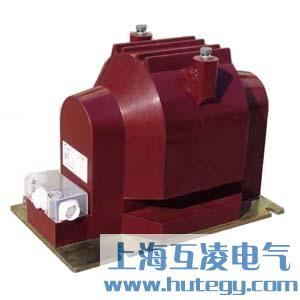

產品名稱：JDZX11-3BG電壓互感器

型號：JDZX11-3BG

品牌：上?；チ?/li>

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等

2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

結構

本電壓互感器為環氧樹脂絕緣全封閉結構，鐵心與繞組澆注成一體，底部有安裝板。JDZ11-3，6，10A為單相、相對相連接；JDZF11-3，6，10A為單相、相對相連接。其二次繞組有兩個，測量與保護分開；JDZX11-3，6，10A為單相、相對地連接；JDZX11-3，6，10AG為單相、相對地連接，其結構形式、安裝尺寸同JDZ11-3，6，10A。

參數

產品	額定電壓比 (kV)	準確級	額定輸出(VA)	極限輸出(VA)	額定絕緣水平(VA)
產品	額定電壓比 (kV)	組合	額定輸出(VA)	極限輸出(VA)	額定絕緣水平(VA)
JDZ11-3B	3/0.1	0.2/0.5/1	50/120/240	500	3.6/25/40
JDZX11-3B	3/√3/0.1/√3/0.1/3	0.2/0.5/1/6P	40/100/200/100	600	3.6/25/40
JDZX11-3BG	3/√3/0.1/√3/0.1/3	0.5/6P	60/100	600	3.6/25/40

1、產品標準：GB1207-1997《電壓互感器》；
2、負載功率因數：COS&=0.8(滯后)；
3、產品表面爬電比距滿足II級污穢等級；

注意事項： 1、使用時二次繞組不許短路及超負荷運行。 2、JDZX11-3，6，10A為半絕緣結構，只能進行感應耐壓試驗；開關柜進行工頻試驗時，應將互感器與開關柜斷開。五、外形及安裝尺寸

電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。
