XKSGK-10干式空心限流電抗器

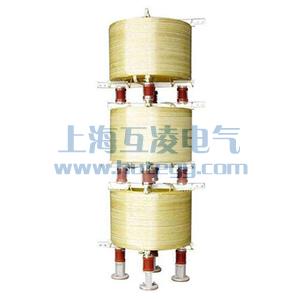

　　一、XKSGK-10干式空心限流電抗器結構特點

　　XKSGK-10空心電抗器采用多層繞制并聯的筒形結構。和包封間采用引撥條隔開形成通風氣道，散熱性好，同時采用小截面圓導線多股平等繞制，渦流損耗和漏磁損耗小，在絕緣方面我們采用每根導線表面采用聚脂薄膜多層半疊包，具有很高的絕緣強度，繞組用浸漬環氧絕緣膠的玻璃纖維嚴密繞包，經高溫固化形成一個鋼性體，其機械強度高，能耐受短路電流的沖擊而不損壞，線圈表面有抗臭氧紫外線防護層，抗老化，耐各種惡劣氣候。空心電抗器主要分為串聯電抗器；濾波電抗器；限流電抗器；并聯電抗器幾個系列。

　　二、XKSGK-10干式空心限流電抗器執行標準

　　GB10229-88《電抗器》

　　DL462-92《高壓電容器用串聯電抗器訂貨技術條件》

　　JB5346-1998《串聯電抗器》

　　IEC289-88《電抗器》

　　JISC4801-1997《高壓及特別高壓并聯電容器用串聯電抗器》

　　三、XKSGK-10使用環境條件

　　1、使用地點：戶內或戶外

　　2、使用環境溫度：－40℃至＋45℃

　　3、運行海拔高度≤1000m

　　4、安裝場地應無有害氣體、蒸汽及導電性或爆炸性塵埃

　　5、相對溫度：≤90％

　　6、最大風速：35m/s

　　7、地震烈度：≤8度

　　8、抗污能力：≥25mm/kv

　　注：若對使用環境條件有特殊要求，請在合同中提出。

　　四、XKSGK-10干式空心限流電抗器作用

　　串聯連接在系統上，在系統發生故障時，用以限制短時故障電流，在開關分、合時，限制炒作電流，在正常運行時，有持續電流通過。

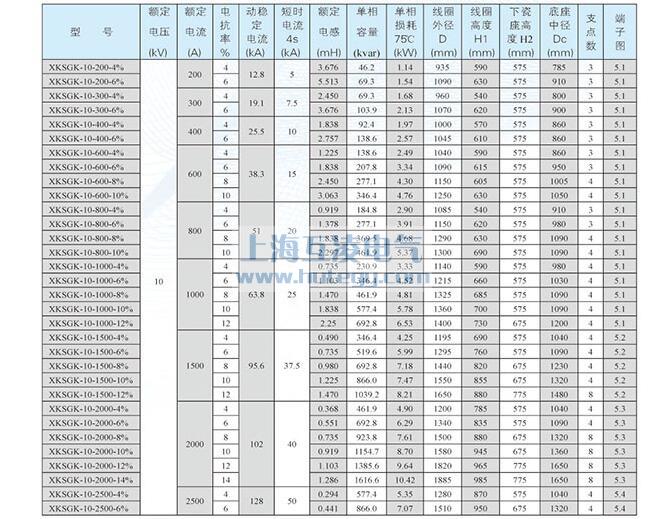

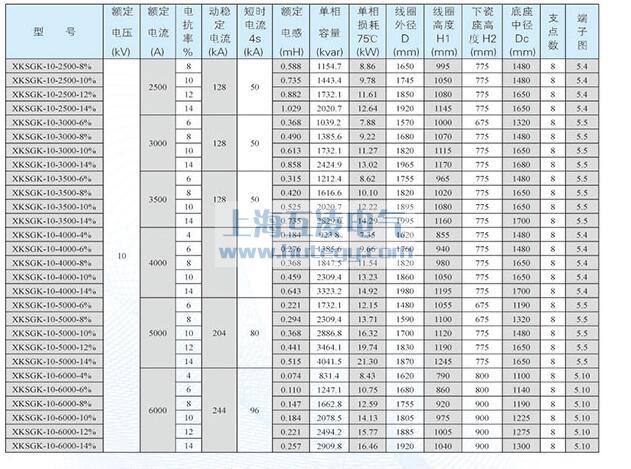

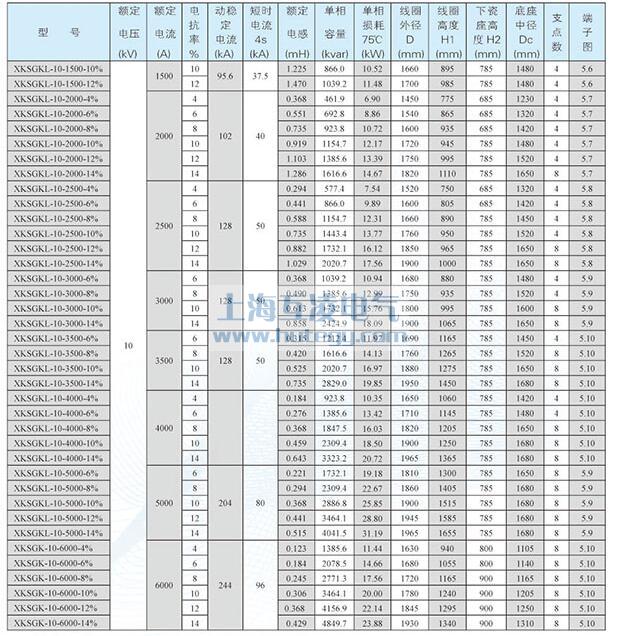

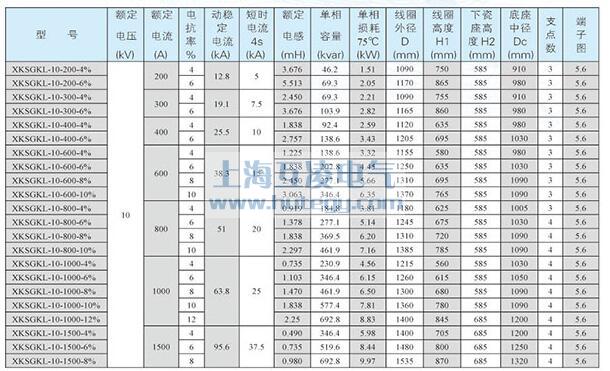

　　五、XKSGK-10干式空心限流電抗器參數表

　　五、XKSGK-10干式空心限流電抗器尺寸圖
